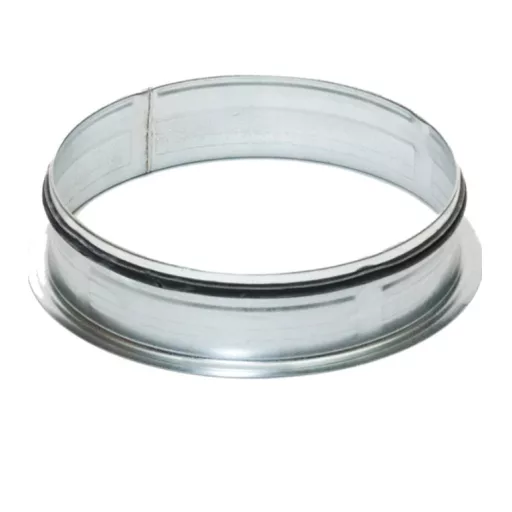

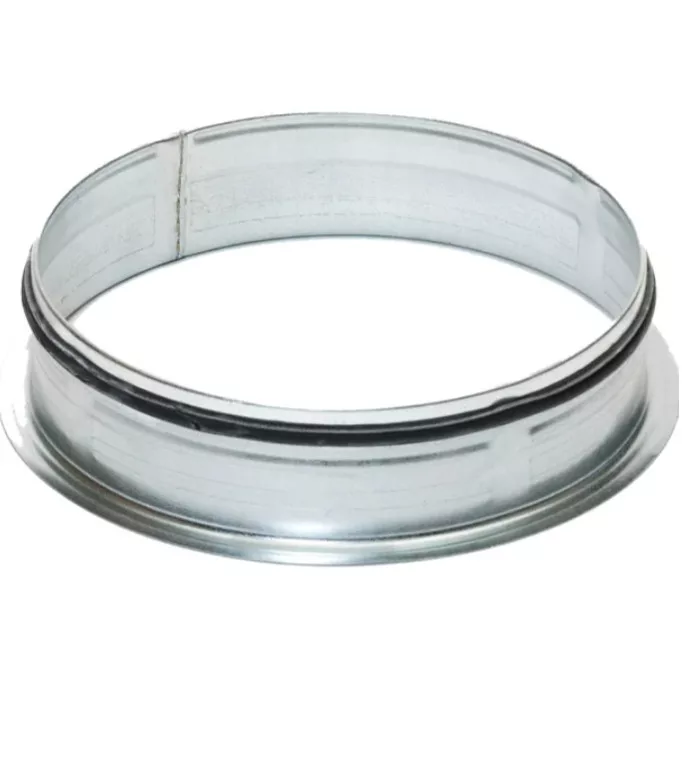

Fém csatlakozó csonk gumitömítéssel APG 80
A horganyzott acél 90°-os csatlakozó csonk ideális megoldás légtechnikai rendszerek légszelepeinek, anemosztátjainak és szellőzőrácsainak csatlakoztatására. Az EN 12237 szabvány szerinti D légzárósági osztályú gumitömítés segíti a légveszteség minimalizálását és a rendszer energiahatékony működését.
Horganyzott acél 90°-os csatlakozó csonk gumitömítéssel légtechnikai rendszerekhez
A 90°-os csatlakozó csonk a légtechnikai rendszerek fontos szerelvénye, amely lehetővé teszi a légcsatorna és a befúvó vagy elszívó elemek egyszerű és helytakarékos csatlakoztatását. A kialakítás különösen előnyös olyan helyeken, ahol a légcsatorna nyomvonalának irányváltoztatása szükséges a megfelelő csatlakozás érdekében.
A termék kiváló minőségű horganyzott acélból készül, amely ellenáll a korróziónak és hosszú távon is megbízható működést biztosít. A beépített gumitömítés megfelel az EN 12237 szabvány szerinti D légzárósági osztálynak, amely hozzájárul a légveszteség csökkentéséhez és a rendszer energiahatékonyságának növeléséhez. A tényleges légzárósági teljesítményt a szakszerű helyszíni beépítés is befolyásolja.
Főbb előnyök
- 90°-os kialakítás a helytakarékos csatlakoztatás érdekében
- Horganyzott acél kivitel
- EN 12237 szerinti D légzárósági osztályú gumitömítés
- Gyors és egyszerű szerelhetőség
- Korrózióálló kialakítás
- Csökkentett légveszteség
- Lakossági, közületi és ipari rendszerekhez egyaránt alkalmazható
Beépítés
A csatlakozó csonk sík felületre vagy rácscsatlakozó dobozra helyezhető, így egyszerűen integrálható különböző légtechnikai rendszerekbe. A maximális légzárás érdekében a csatlakozások alumínium ragasztószalaggal történő tömítése javasolt.
Helytakarékos légszelep-csatlakozás álmennyezetben
Egy családi ház hővisszanyerős szellőzőrendszerének kivitelezése során az álmennyezet korlátozott magassága miatt különös figyelmet kellett fordítani a befúvó légszelepek csatlakoztatására. A rendelkezésre álló hely nem tette lehetővé a hagyományos egyenes csatlakozások alkalmazását.
A kivitelező a befúvó pontok kialakításához 90°-os csatlakozó csonkokat választott, amelyek lehetővé tették a légcsatorna nyomvonalának kompakt kialakítását. A gyárilag beépített gumitömítésnek köszönhetően a csatlakozások légzárása már a szerelés során biztosított volt, amelyet alumínium ragasztószalagos tömítéssel tovább erősítettek.
Az elkészült rendszer megfelelő légmennyiséget biztosított valamennyi helyiség számára, miközben az álmennyezet szerkezete sem igényelt módosítást.
