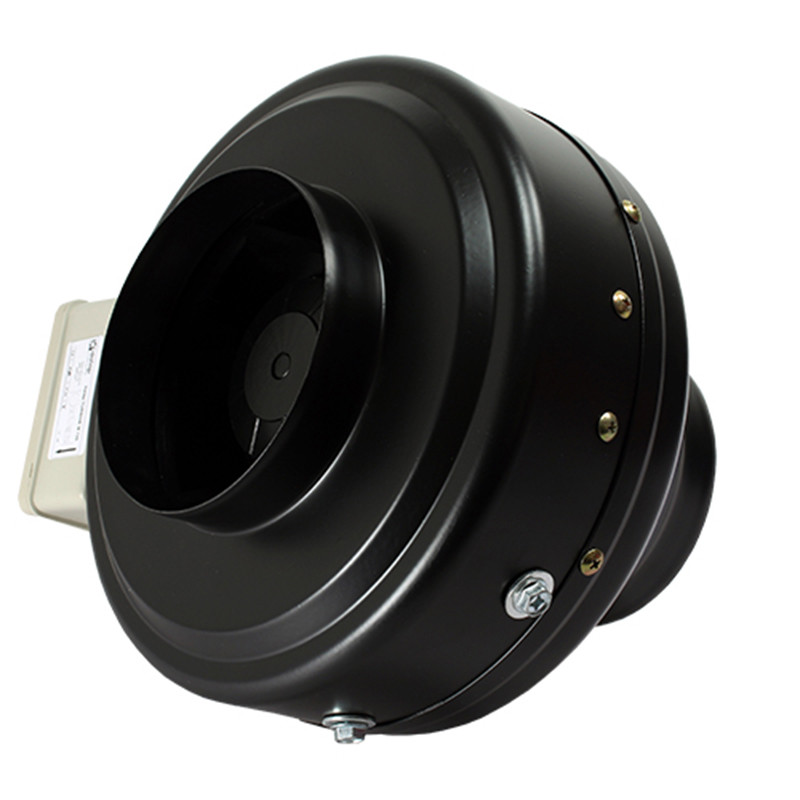

Fém radiális (centrifugális) csőventilátor 300 m³/h – TURBINE M 100
A TURBINE M 100 centrifugális csőventilátor nagy nyomásigényű szellőztetőrendszerekhez tervezett, strapabíró, fémházas ventilátor, amely 300 m³/h maximális légszállítási teljesítménnyel biztosítja a levegő hatékony elszívását. Ideális választás ipari és kereskedelmi helyiségek, üzletek, éttermek, műhelyek és kisebb csarnokok szellőztetésére. A hátrahajló lapátozású járókerék, a golyóscsapágyas motor és a túlmelegedés elleni védelem megbízható működést biztosít. IPX4 védettséggel rendelkezik, vízszintes és függőleges helyzetben egyaránt telepíthető, motorjának tervezett élettartama pedig akár 40 000 üzemóra.
A Dalap TURBINE M 100 fémházas centrifugális csőventilátor megbízható és nagy teljesítményű megoldást kínál ipari, kereskedelmi és egyéb fokozott szellőztetési igényű helyiségek levegőjének elszívására. A 300 m³/h maximális légszállítású, 100 mm csőcsatlakozású ventilátor kialakításának köszönhetően hosszabb, nagyobb légellenállású légcsatorna-rendszerekben is alkalmazható.
A ventilátor különösen alkalmas üzletek, éttermek kiszolgálóhelyiségei, műhelyek, raktárak és kisebb ipari létesítmények szellőztetésére. A centrifugális kialakítás és a hátrahajló lapátokkal rendelkező járókerék megfelelő nyomást biztosít a légcsatornák ellenállásának leküzdéséhez, így hatékony megoldást jelent összetettebb légtechnikai rendszerekben is.
|
Tulajdonság |
Jellemző |
|---|---|
|
Gyártó |
Dalap |
|
Modell |
TURBINE M 100 |
|
Ventilátor típusa |
Centrifugális csőventilátor |
|
Maximális légszállítás |
300 m³/h |
|
Zajszint |
60 dB(A) |
|

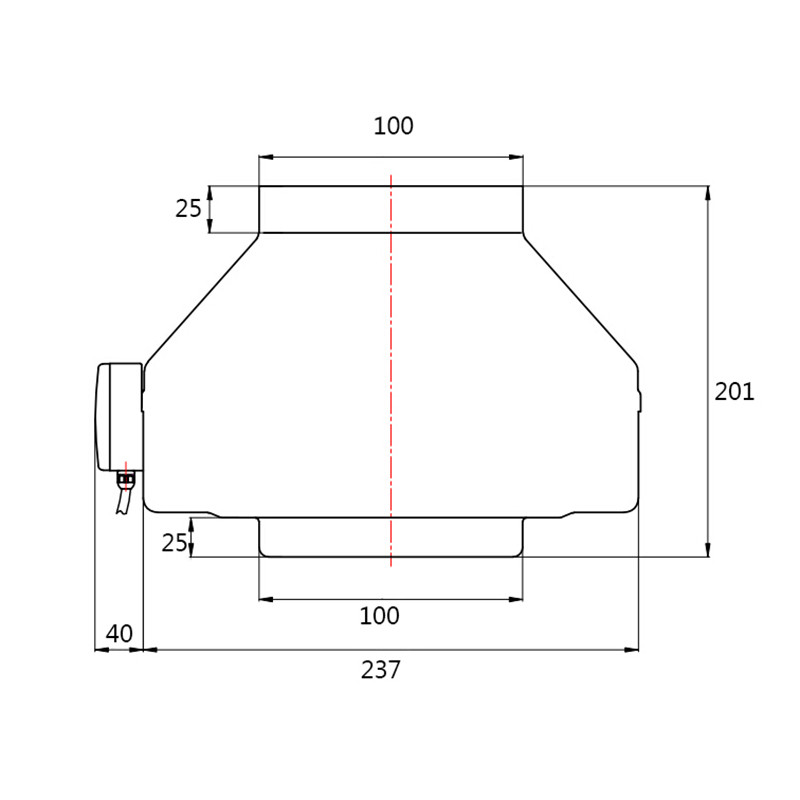

Csőcsatlakozás átmérője |
100 mm |
|
Ház anyaga |
Polimer bevonatú fém |
|
Motor csapágyazása |
Golyóscsapágyas |
|
Motor tervezett élettartama |
Akár 40 000 üzemóra |
|
Motorvédelem |
Túlmelegedés elleni védelem |
|
Védettségi fokozat |
IPX4 |
|
Telepítési pozíció |
Vízszintes és függőleges |
Strapabíró fémházas kialakítás
A Dalap TURBINE M 100 ventilátor háza ellenálló, polimer bevonatú fémből készül, amely megfelelő mechanikai szilárdságot és tartósságot biztosít a rendszeres használat során.
A robusztus kialakításnak köszönhetően a készülék alkalmas olyan szellőztetőrendszerekbe is, ahol fontos a hosszú élettartam és az üzembiztos működés.
Nagy nyomásigényű légcsatorna-rendszerekhez
A centrifugális ventilátor egyik legfontosabb előnye, hogy a hagyományos axiális ventilátorokhoz képest nagyobb légellenállás leküzdésére alkalmas.

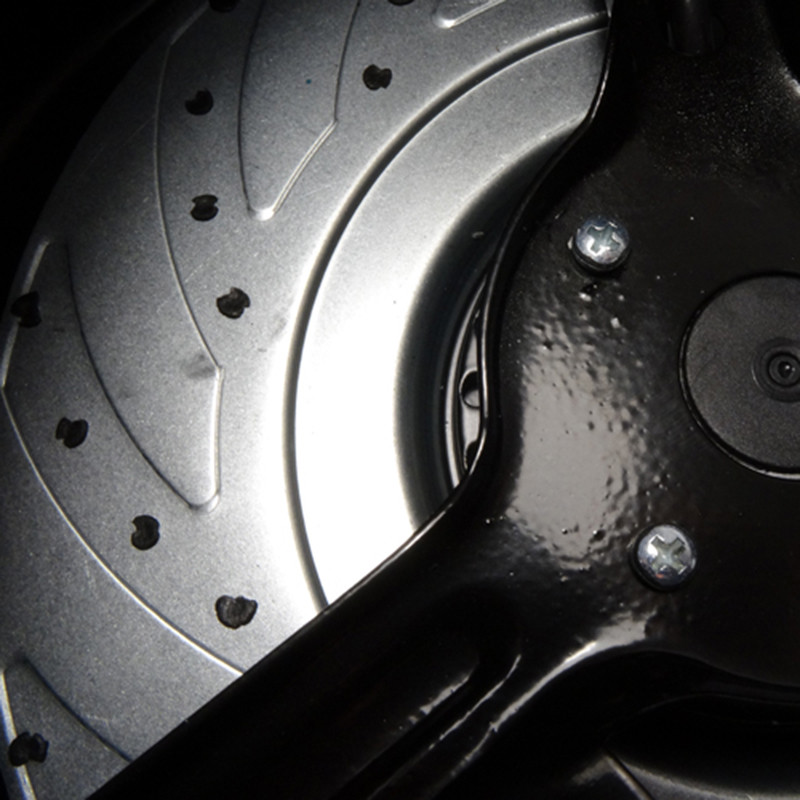

A hátrahajló lapátokkal kialakított járókerék hatékony légáramlást és kedvező nyomásteljesítményt biztosít, ezért a ventilátor hosszabb, könyökökkel és egyéb légtechnikai elemekkel szerelt csővezetékekhez is megfelelő választás lehet.

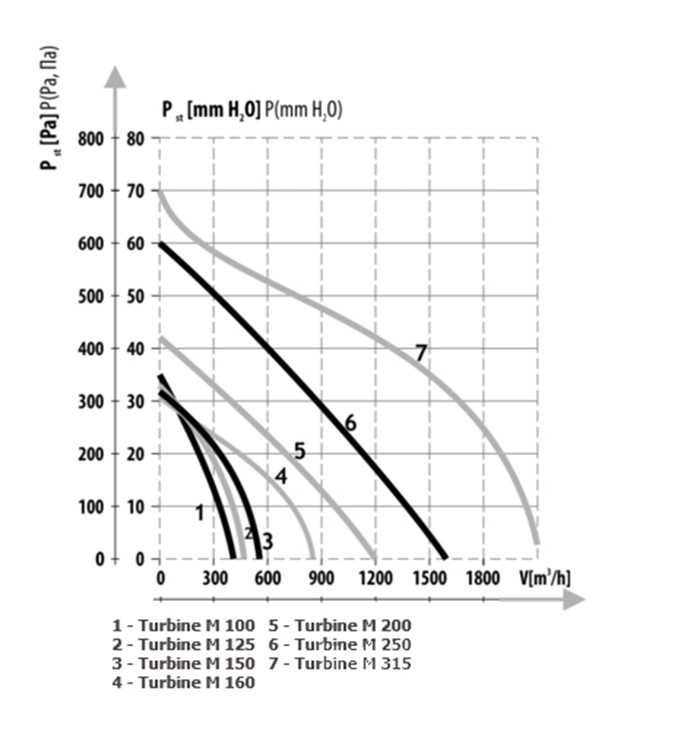

A tényleges légszállítás a csatlakoztatott légcsatorna-rendszer ellenállásától függ.
Hosszú élettartamú motor túlmelegedés elleni védelemmel
A ventilátor golyóscsapágyas motorral rendelkezik, amelynek tervezett élettartama akár 40 000 üzemóra. Ez különösen előnyös olyan helyiségekben, ahol a szellőztetés hosszabb üzemidővel vagy rendszeresen működik.
A beépített túlmelegedés elleni védelem hozzájárul a motor biztonságos működéséhez és a készülék élettartamának megőrzéséhez.
Rugalmas telepítési lehetőségek
A TURBINE M 100 centrifugális ventilátor vízszintes és függőleges helyzetben egyaránt telepíthető, így könnyen illeszthető különböző kialakítású szellőztetőrendszerekhez.
Merev és flexibilis légcsatornákhoz is csatlakoztatható, valamint megfelelő rögzítéssel falra és mennyezetre is felszerelhető.
Az IPX4 védettségi fokozat fröccsenő víz elleni védelmet biztosít.
Telepítés és elektromos csatlakoztatás
A ventilátor elektromos bekötése szakképzettséget igényel, ezért az elektromos bekötést minden esetben megfelelő szakképesítéssel rendelkező villanyszerelő szakembernek kell elvégeznie, a gyártói bekötési rajznak és az érvényes villamos biztonsági előírásoknak megfelelően.
A készülék csatlakozódobozában található sorkapocs segítségével végezhető el az elektromos bekötés. A bekötési rajz a csatlakozódoboz fedelének belső oldalán található.
A Dalap TURBINE M 100 védőföldelést igényel, ezért a ventilátort megfelelő földelt elektromos csatlakozással kell ellátni.
A helytelen elektromos csatlakoztatás áramütésveszélyt és a készülék károsodását okozhatja.
Ajánlott tartozékok a ventilátorhoz
A TURBINE M 100 centrifugális csőventilátor működése és vezérlése külön megvásárolható kiegészítőkkel bővíthető, amelyek lehetővé teszik a szellőztetőrendszer egyedi igényekhez történő igazítását.
- Földelt tápkábel: A ventilátor elektromos hálózathoz történő csatlakoztatásához megfelelő védőföldeléssel ellátott tápkábel szükséges, amelyet külön kell megvásárolni. A Dalap 3 és 5 méteres földelt tápkábelek megfelelő választást jelenthetnek a készülékhez.
- Fordulatszám-szabályozó: Kompatibilis fordulatszám-szabályozó segítségével a ventilátor teljesítménye az aktuális szellőztetési igényekhez igazítható.
- Külső időzítő: Megfelelő időzítőmodul alkalmazásával a ventilátor meghatározott ideig működtethető, illetve késleltetett kikapcsolás is kialakítható.
- Páraérzékelő: Kompatibilis külső páratartalom-érzékelő segítségével a ventilátor automatikusan bekapcsolható, amikor a helyiség páratartalma meghaladja a beállított értéket.
A felsorolt kiegészítők külön vásárolhatók meg, és nem képezik a ventilátor alapfelszereltségének részét.

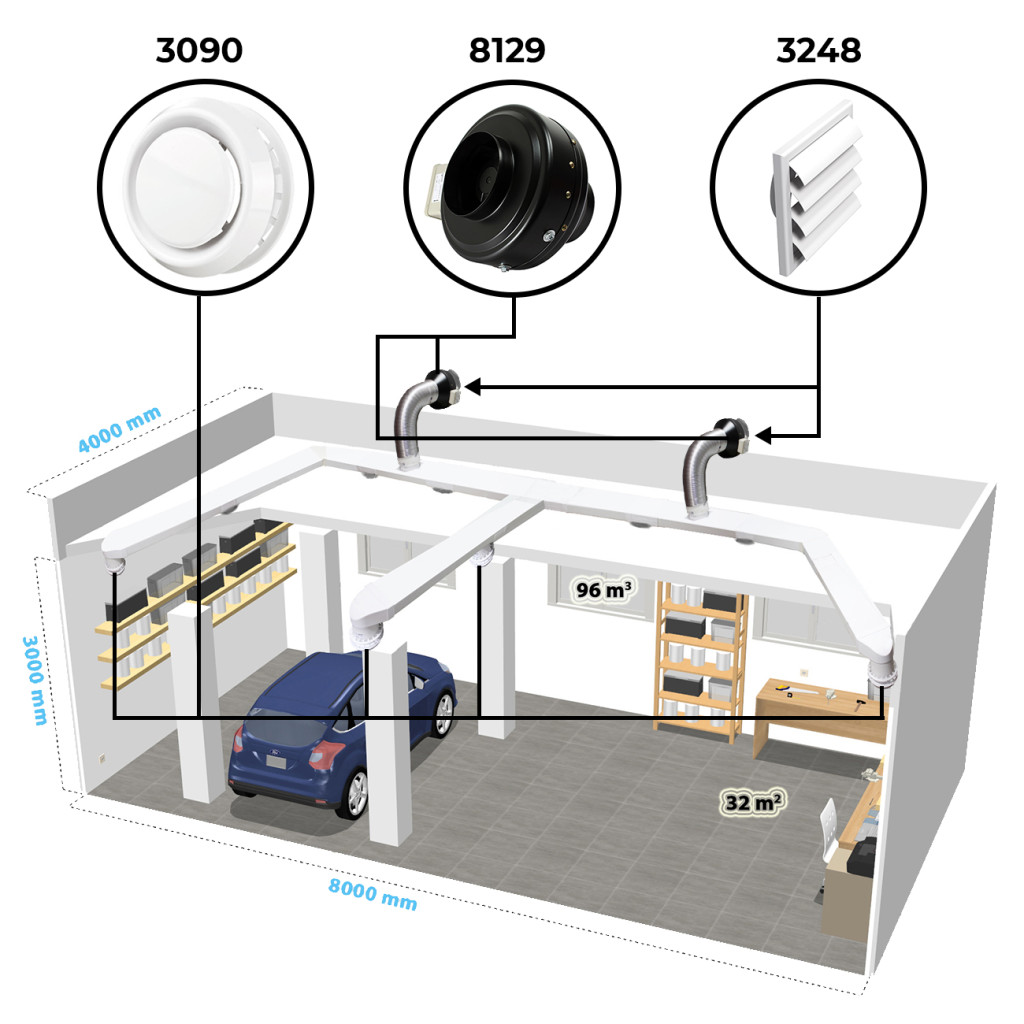

Felhasználási példa
Egy kisebb, 30 m² alapterületű műhelyben a szellőztetéshez a levegőt egy hosszabb, több könyököt tartalmazó, 100 mm átmérőjű légcsatorna-rendszeren keresztül kell a kültérbe vezetni. A csővezeték légellenállása miatt hagyományos axiális ventilátor helyett nagyobb nyomás előállítására alkalmas centrifugális ventilátor alkalmazása indokolt.
A TURBINE M 100 centrifugális csőventilátor megfelelő méretezés mellett biztosíthatja a műhely elhasznált levegőjének elszívását. Külső fordulatszám-szabályozó alkalmazásával a légszállítás az aktuális használathoz igazítható, míg időzítővel a ventilátor működési ideje is szabályozható.A ventilátorhoz külön megvásárolható, földelt tápkábel szükséges, amely biztosítja az előírt elektromos csatlakoztatás lehetőségét.
